卓上ボール盤を改造(その2)

作業テーブルを更新!

これまでのボール盤の作業テーブルを更新してみたくなったので、急遽、実行に移しました。

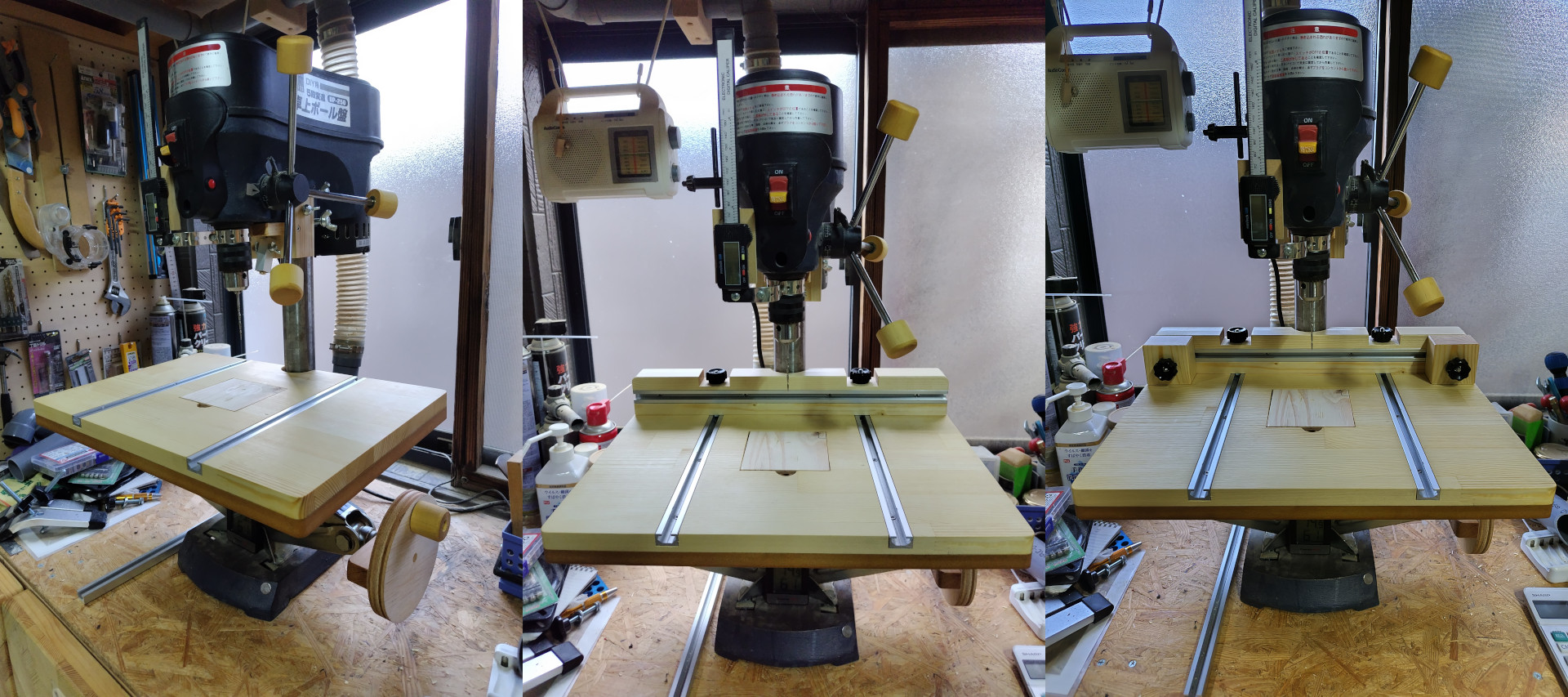

作業テーブルの上に18mm厚のパイン集成材を貼り合わせました。(下写真左)

アルミレール2本を前後方向に埋め込み。

(作業テーブルは周辺をカットして、以前のものより一回り小さくなりました。)

テーブル上のドリル刃が当たる部分には捨て板をハメて置けるようにしました。

(捨て板のサイズは99x99x12mmにしました。)

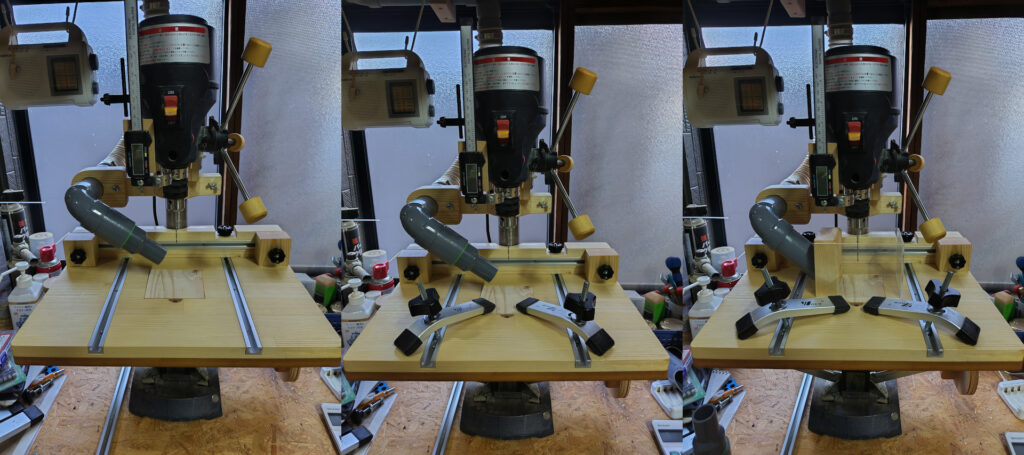

作業テーブル奥にフェンスを固定できるようにしました。(下写真中)

更に、フェンスのアルミレールにストッパを固定する事が可能です。(下写真右)

ドリル昇降用のハンドル3個は、テーブルを上昇した際に、フェンスに当たらない様に1cm程カットし短くしました。(フェンスの固定ノブ部分も欠き取って高さを下げ衝突を避けています。)

作業テーブル昇降用のパンタジャッキに付けたハンドルは、これまでの棒状から、自作テーブルソーと同等の丸ハンドルに変更し、回転を容易にしました。

集塵部分を見直し!

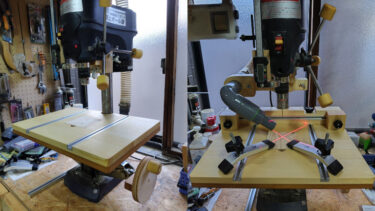

集塵は、左斜め上から吸い込み口を近づける構造にしました。(下写真左)

クランプをアルミフレームに通し、加工材を固定できます。(下写真中)

アクリル板で囲い、集塵効率を上げる事も考えましたが、小さい材ではクランプに当たり困難。

加工材がアクリルの囲いより大きく、外側で固定できる場合であれば有効かも・・・。(下写真右)

今後、更に改良が必要な部分かも知れません。

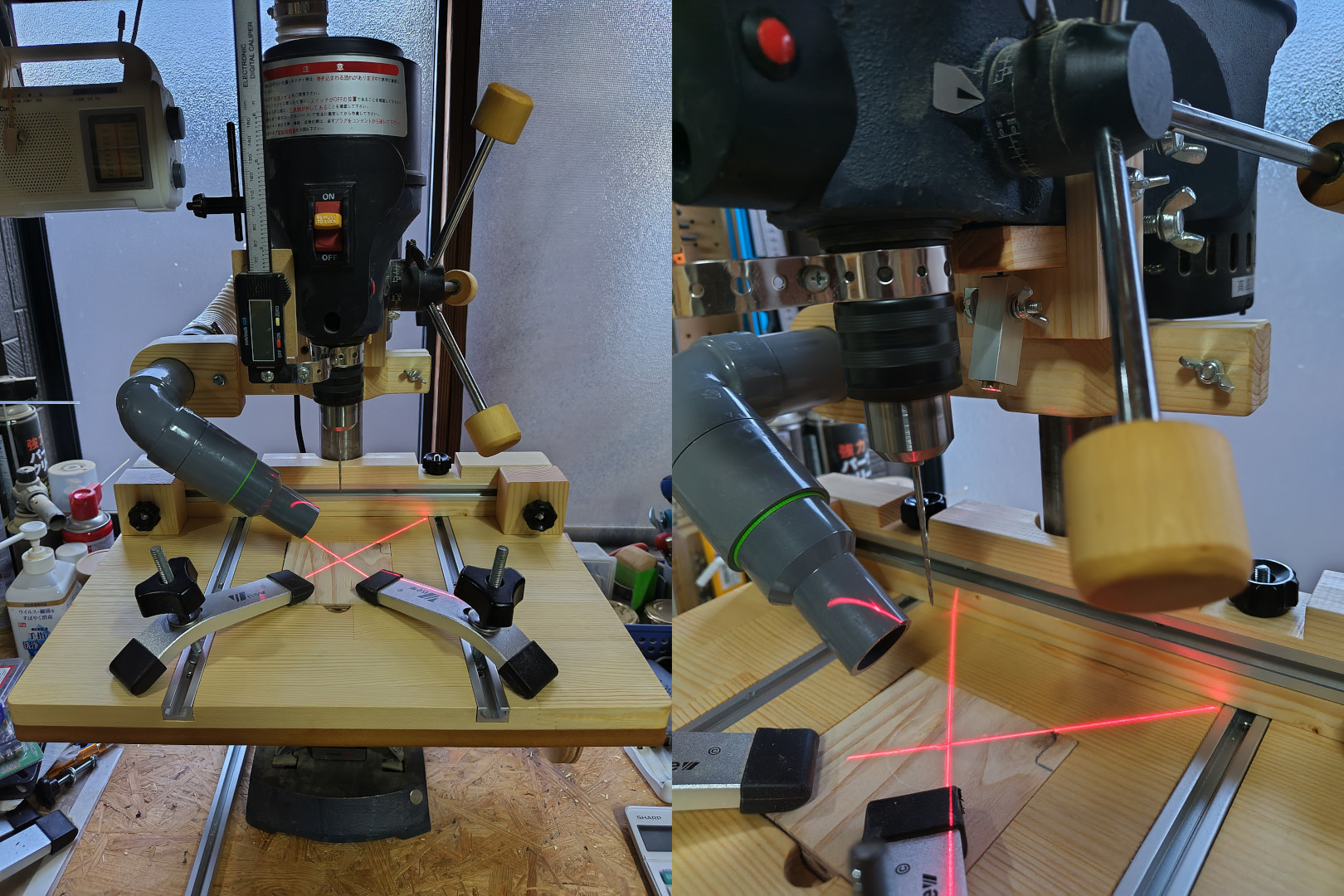

クロスレーザーポインターを取り付け!

Amazonでクロスラインのレーザーモジュールが2千円台で販売されていたので、試しに購入。

ボール盤のスイッチと連動するように内部にUSBアダプタ(AC100V入力DC5V出力)を仕込みました。

レーザーが不要な際は消せるように、ON/OFFスイッチを追加。(下写真右、上の赤押しボタン)

実際には、作業テーブルの昇降に伴い、クロス位置がズレるので、その都度微調整が必要でした。

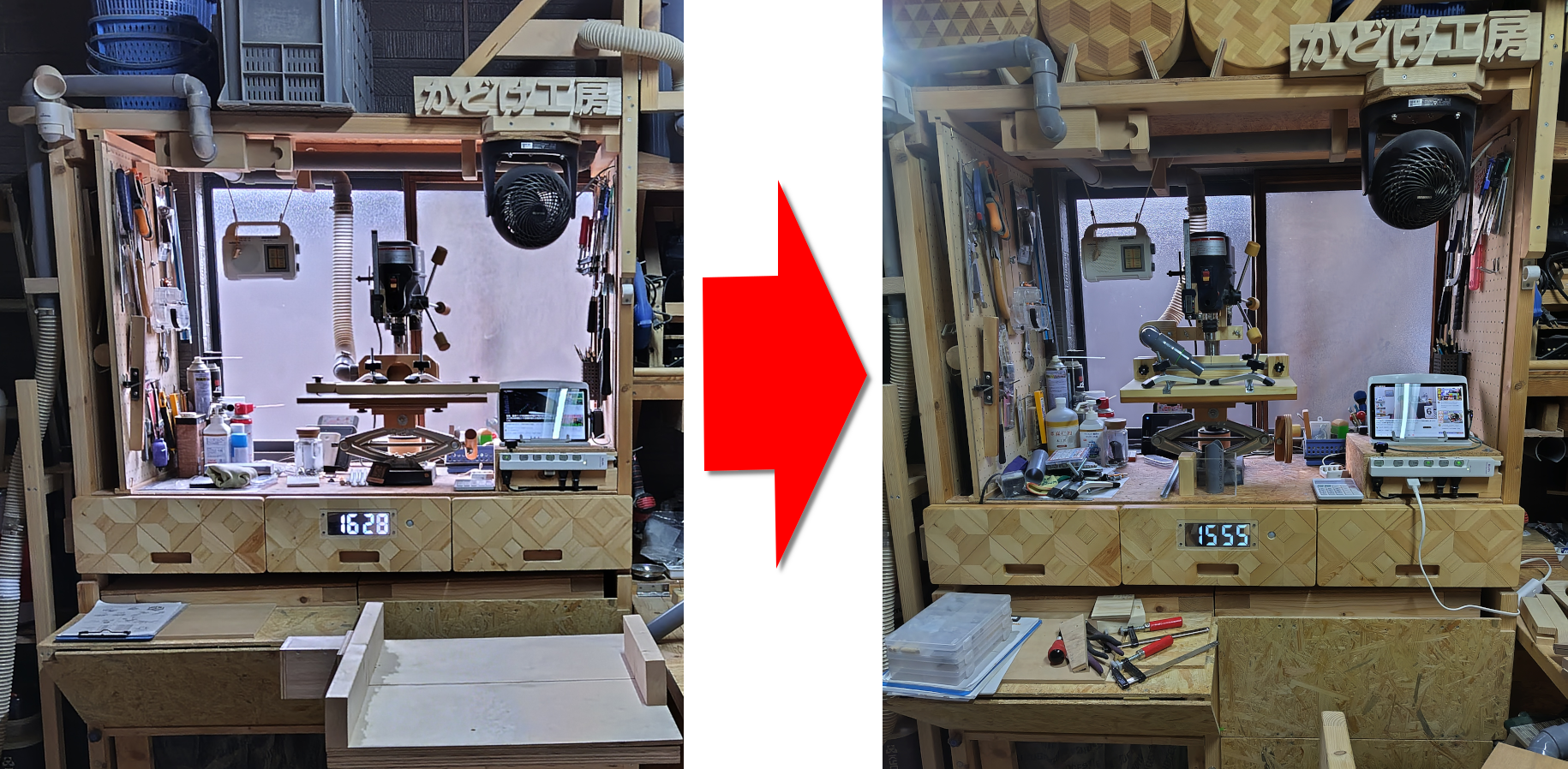

ボール盤の位置を少し左に移動!

作業テーブルの昇降用丸ハンドルを操作しやすいように、ボール盤を左に移動しました。

今回、卓上ボール盤で改善したいと思っていた部分は、だいたい改修できました。

集塵に関しては、フレキシブルで形状を維持できるホースがあれば更に良いかも。

・・・今後も、ボール盤を活用して、木工を楽しんで行きましょう。
