引き出しを追加

引き出し収納の追加に挑戦してみました。

前準備：スペース確保とテープルタップの移動！

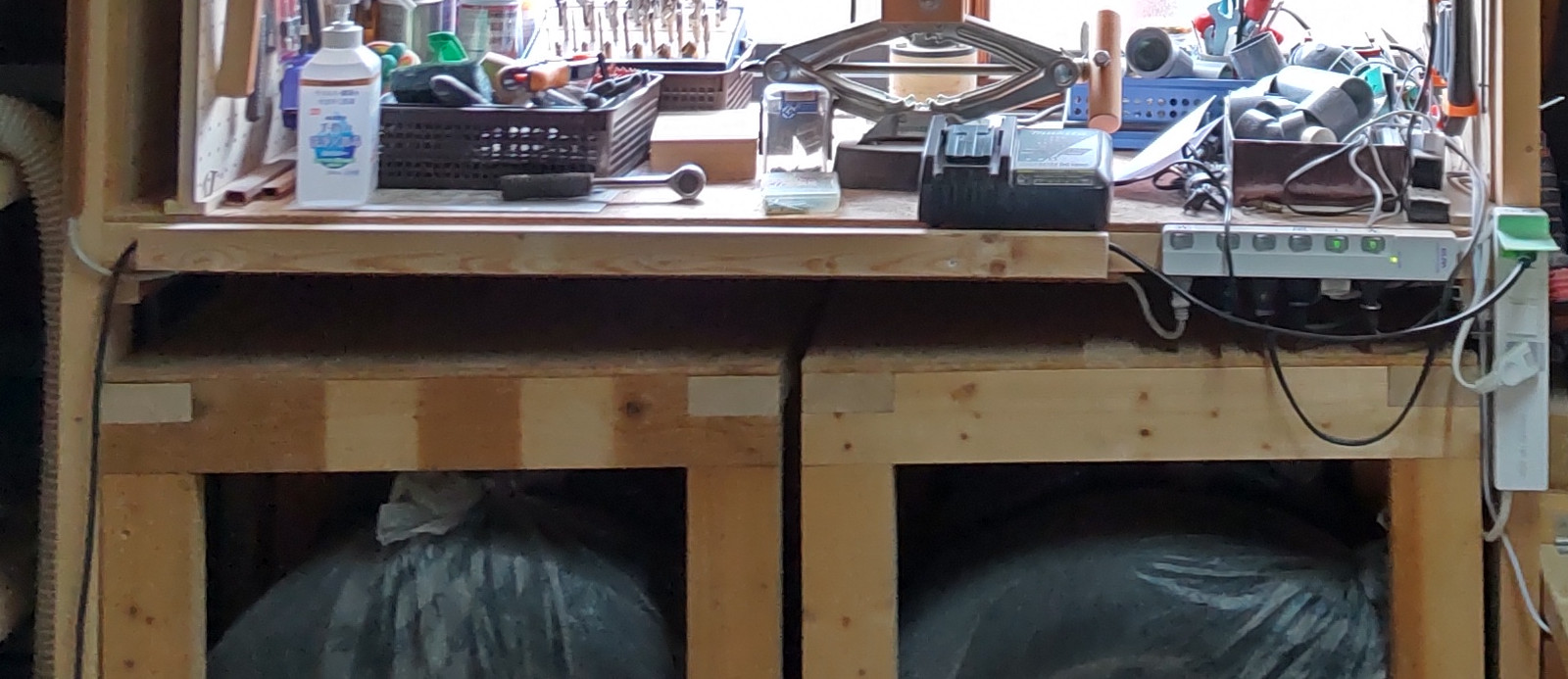

これまでは、以下のように引き出しを追加するスペースが足りませんでした。

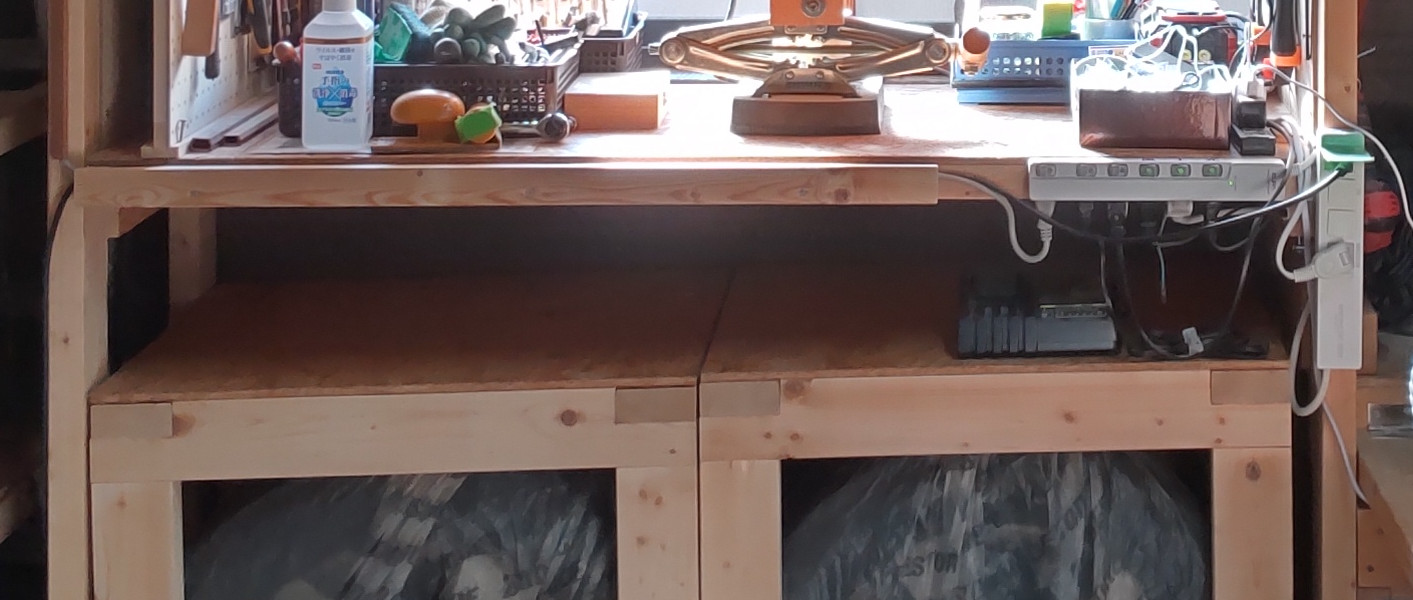

まずは、タイヤ収納ボックスの高さを低くし、ついでに小綺麗にしました。

また、右側がテーブルタップ類でゴチャゴチャしていました。

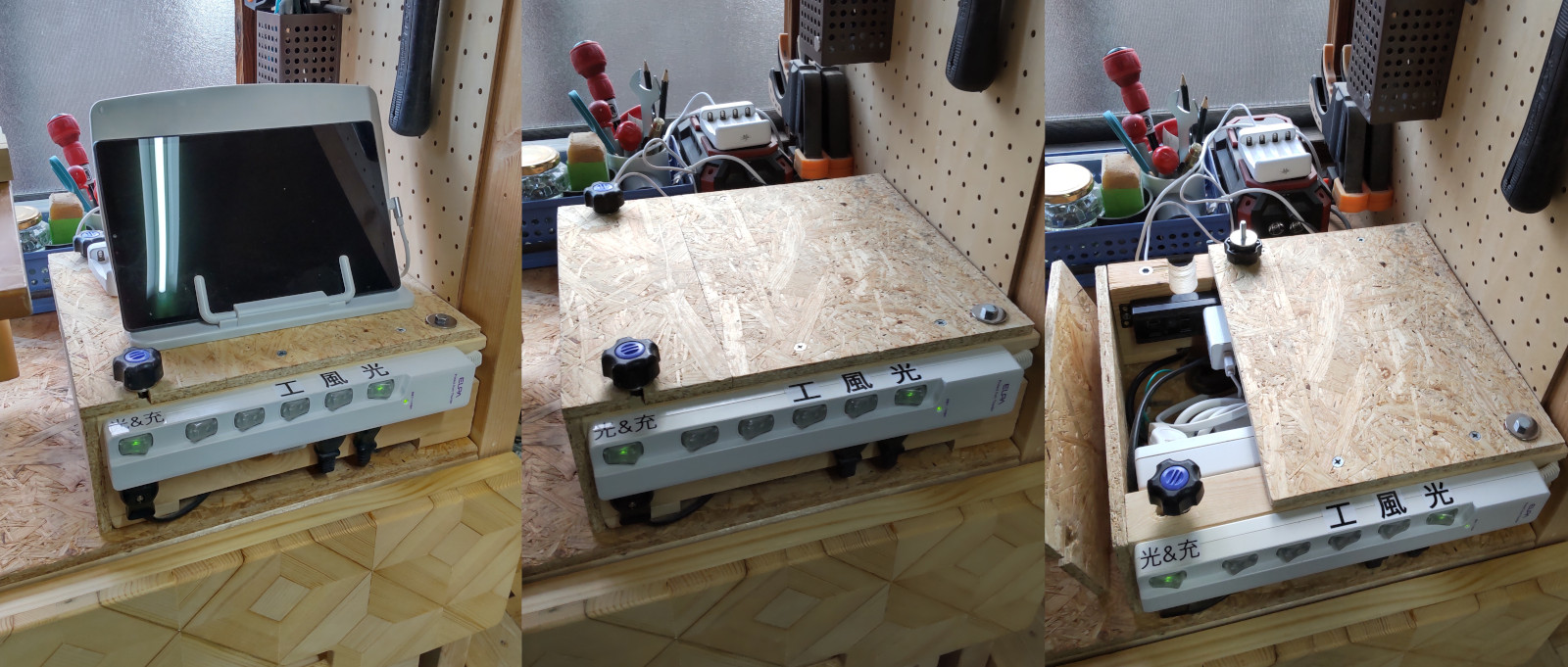

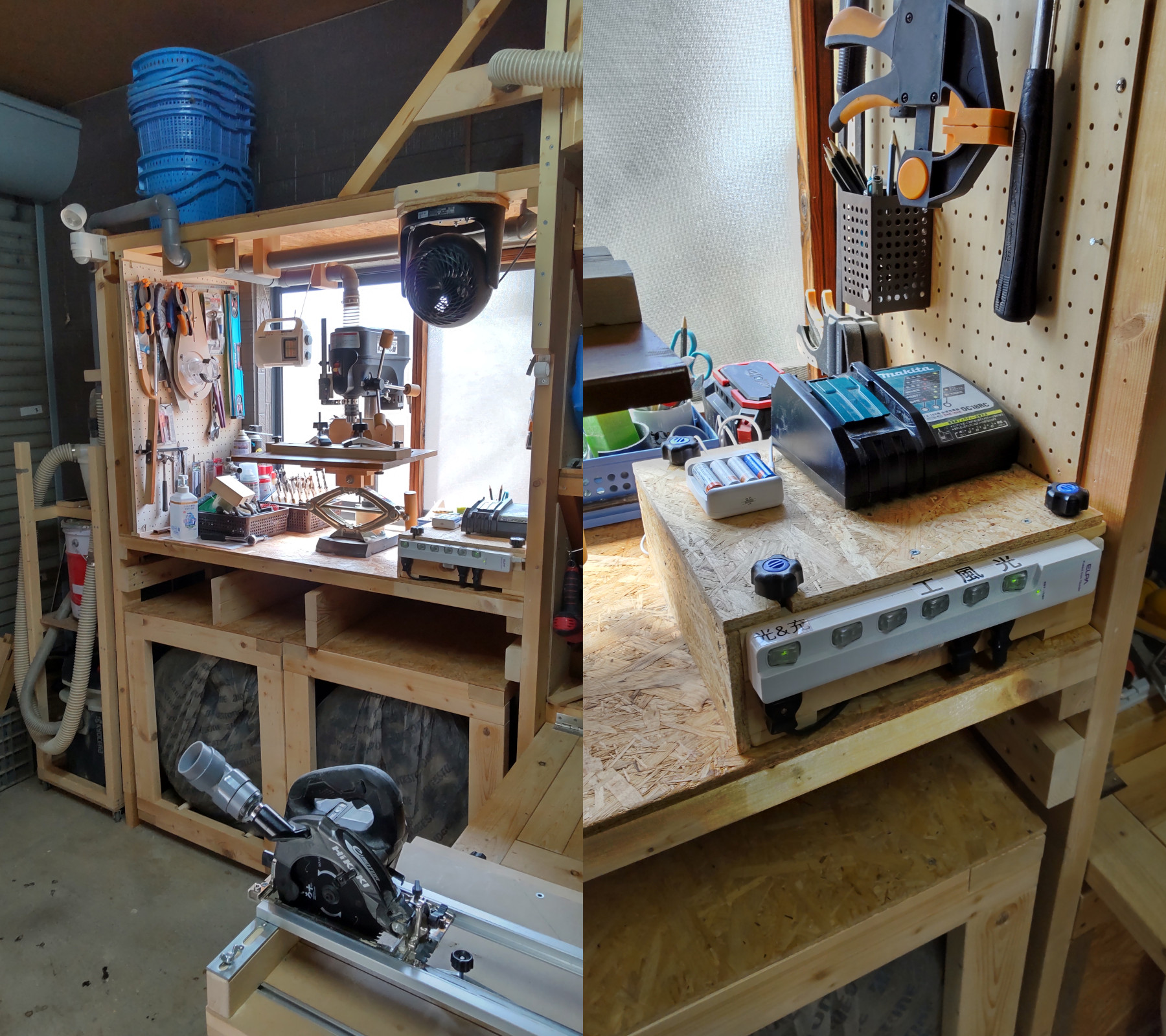

各種タップ類を右横の木枠内にひとまとめにし整理しました。

木枠ボックスの上に、充電器を置いてバッテリーを充電できます。

タブレットを置きYouTube動画などを流しながら作業するのがマイブーム。

前面２バイ４材の二箇所を、長ボルトでテーブルに固定しています。

側面OSB合板（左）・背面２バイ４材は底には固定していません。

前面材下部、背面材下部にケーブルが通るだけのスリットを用意。

側面OSB合板（左）と天板OSB合板（右側）は２バイ４材に木ネジで固定。

天板OSB合板（左側）は手回しでボルトを緩めて外せます。必要に応じて内部のテーブルタップに電気機器を接続できます。

集塵機ケーブルを這わせていた、溝を掘った材は裏側に移動しました。

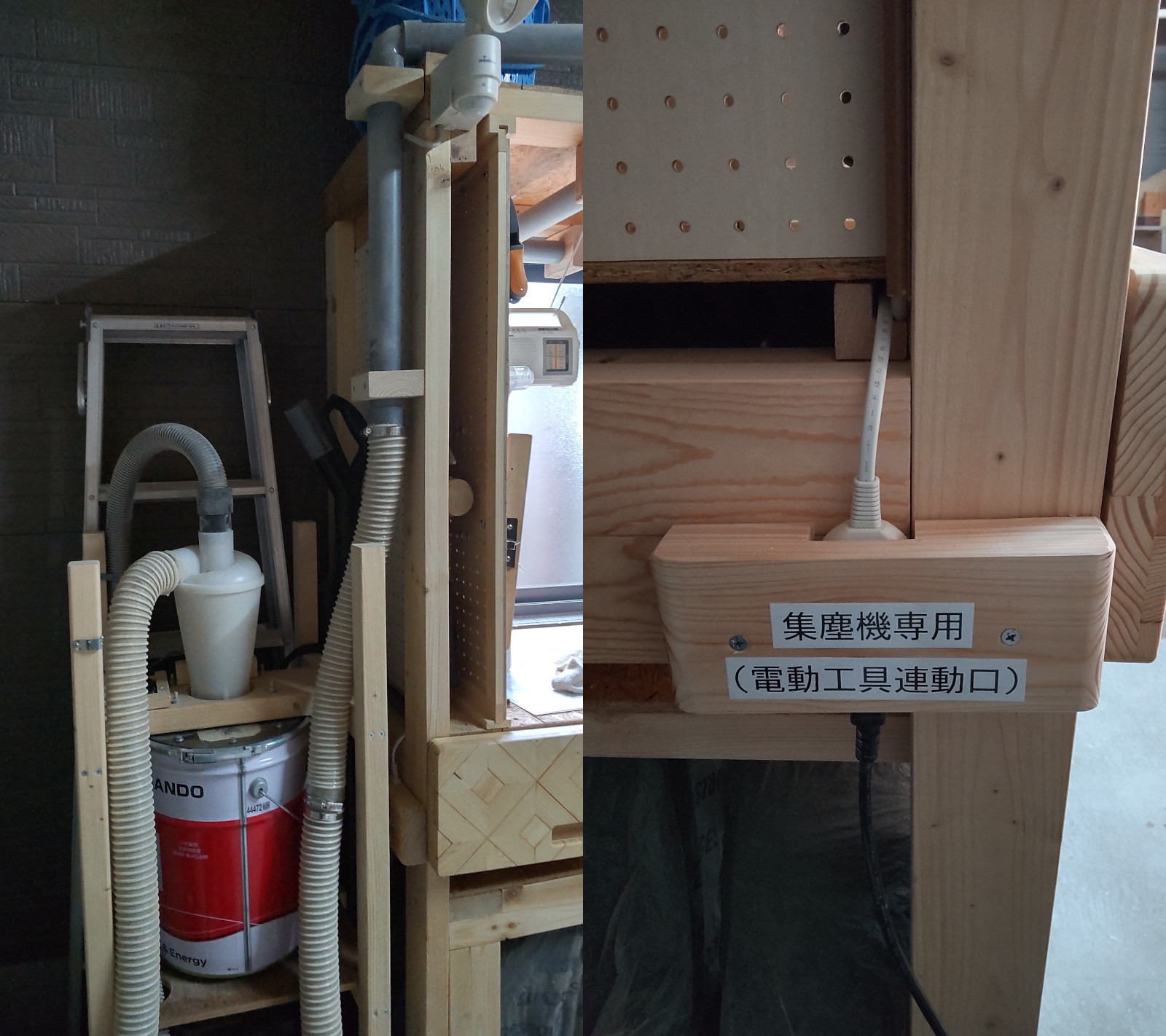

集塵機用に、テーブルタップでケーブルを延長。定位置でプラグを抜き差し可能にしています。

（電動工具に連動して給電するタップなので集塵機専用です。実際はプラグ差しっぱ。）

ちなみに、塩ビ管を少し長い物に替え、集塵ホースの取付位置を、前回より下げました。

引き出しを取り付けるための壁を追加！

今回は、引き出しをスライドレールで取り付ける予定。

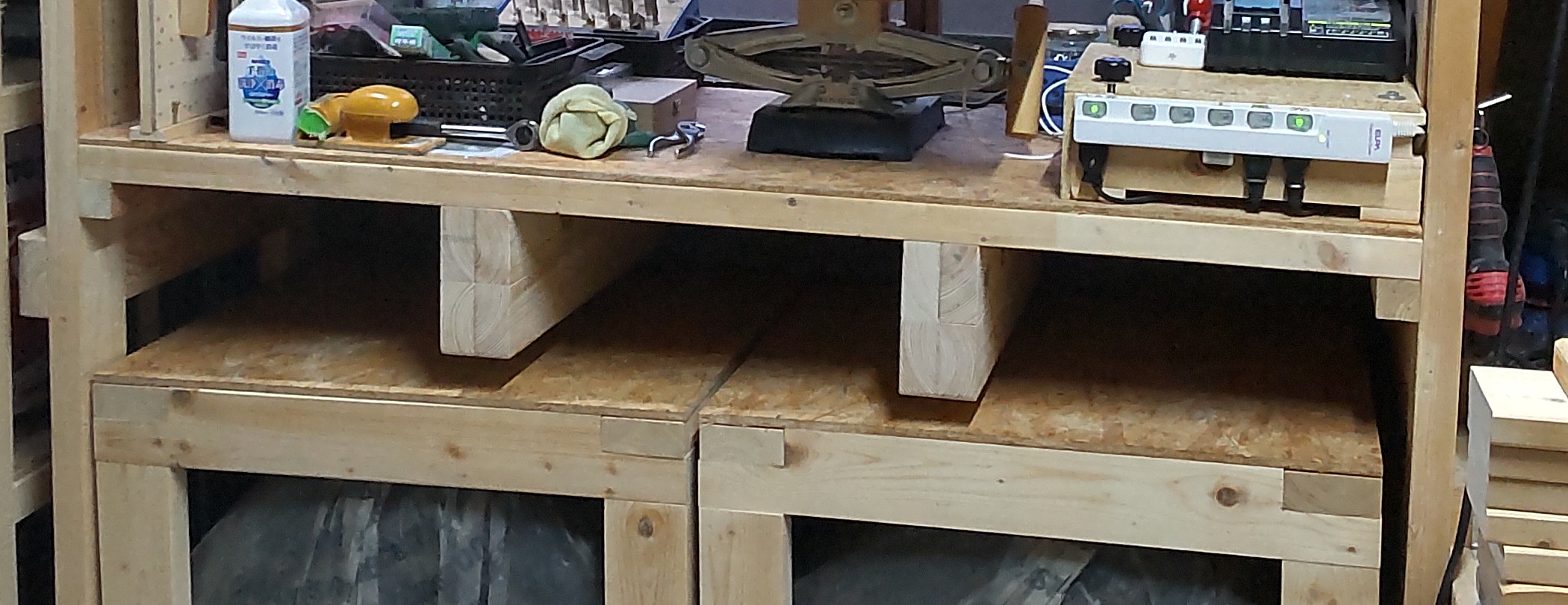

スライドレールを固定する為の壁を吊り下げ式で固定しました。

二つの壁を追加しました。

一つの壁が、２バイ４材４本分と結構重いので、見えない部分で肉抜きをしています。・・・それでも重いけど。

両脇の脚の間にも２バイ４材を追加しました。

簡易的なトリマーテーブルを製作！

引き出しを作るにあたり「片胴付き大入れ接ぎ」での木組みに挑戦。

その際、トリマーで溝を掘るのですが、平行ガイドでは失敗する可能性が高いと判断。

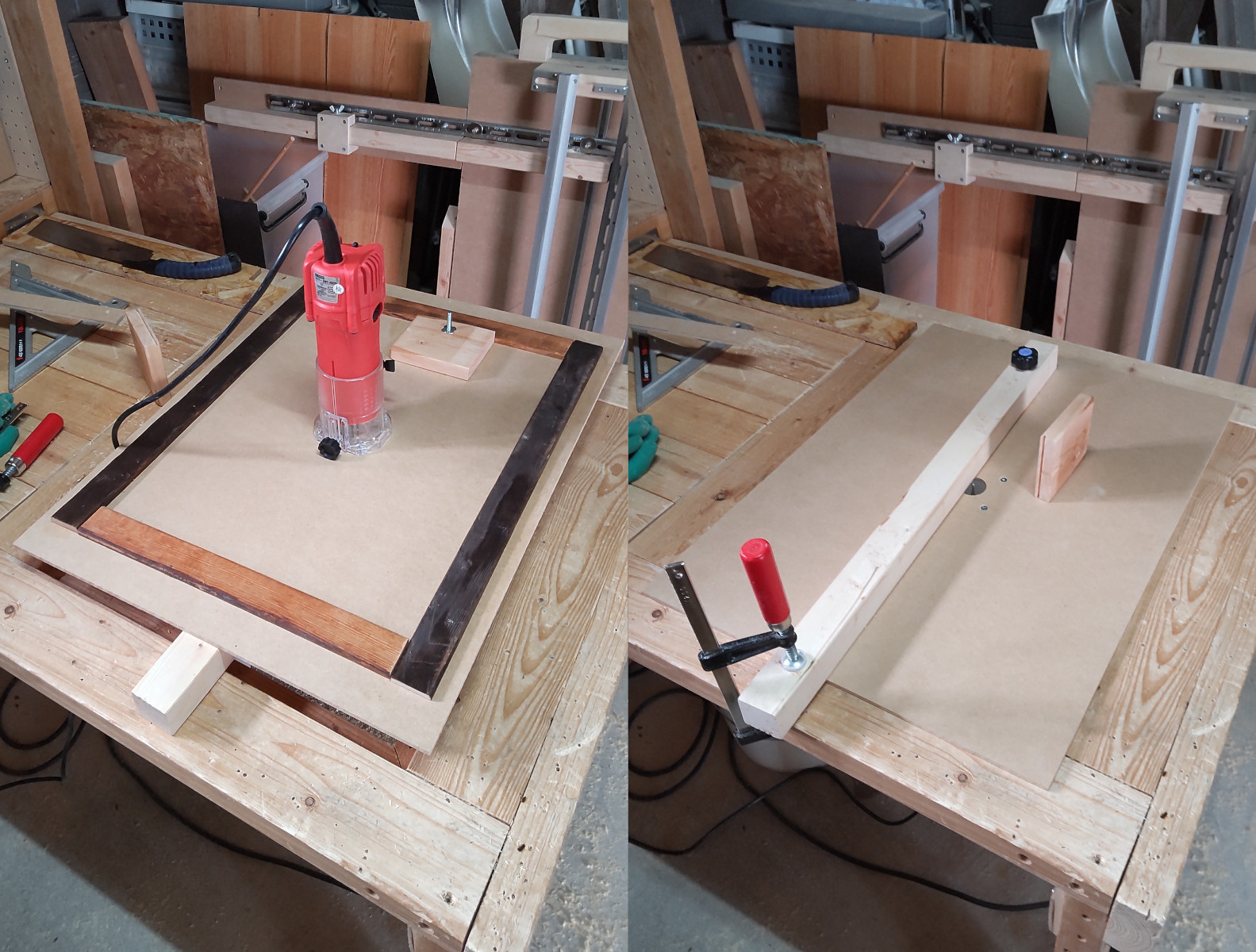

簡単なトリマーテーブルを作成してみました。

トリマーと溝彫り用にΦ3mmのエンドミル（鉄工用切削ビット）を購入しました。

【6/4 20:00〜6/11 01:59 エントリーでポイント7倍】E-value トリマー 450W [木材 加工 文字彫り 溝掘り 握りやすい 操作しやすい 細径ボディ] EWT-450N 価格：8,669円（税込、送料別) (2023/6/2時点) 楽天で購入

【ホーザン HOZAN】ホーザン K-280-3 エンドミル 価格：3,084円（税込、送料別) (2023/6/2時点) 楽天で購入

トリマー自体は既に持っています。

将来、もっと使いやすいトリマーテーブルを製作するつもりです。

それ用の追加購入品です。セール中で丁度7千円で購入できました。

簡易トリマーテーブルを作る為に、MDF合板（厚み5mm）を1枚購入。

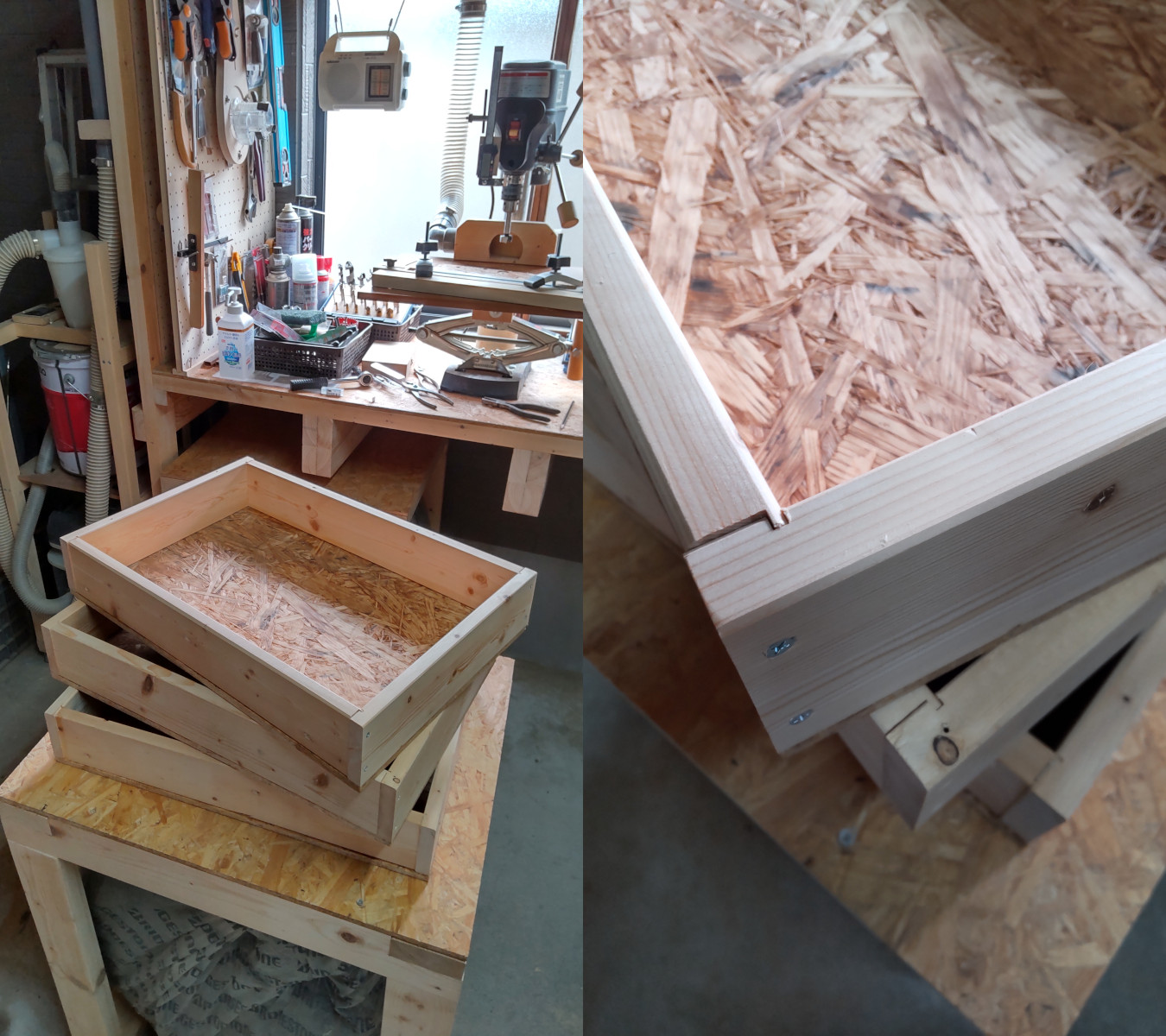

余材で引き出しを製作！

カメムシ捕虫器（蛍光灯＋ネズミ取り餅）を解体した１バイ４材で引き出し部分を作成。

トリマーテーブルで「片胴付き大入れ接ぎ」の溝を掘り、木工ボンド＋ビスで固定。

底板も旧宅の風除室の解体で回収したOSB合板を流用し、木工ボンド＋ビスで固定。

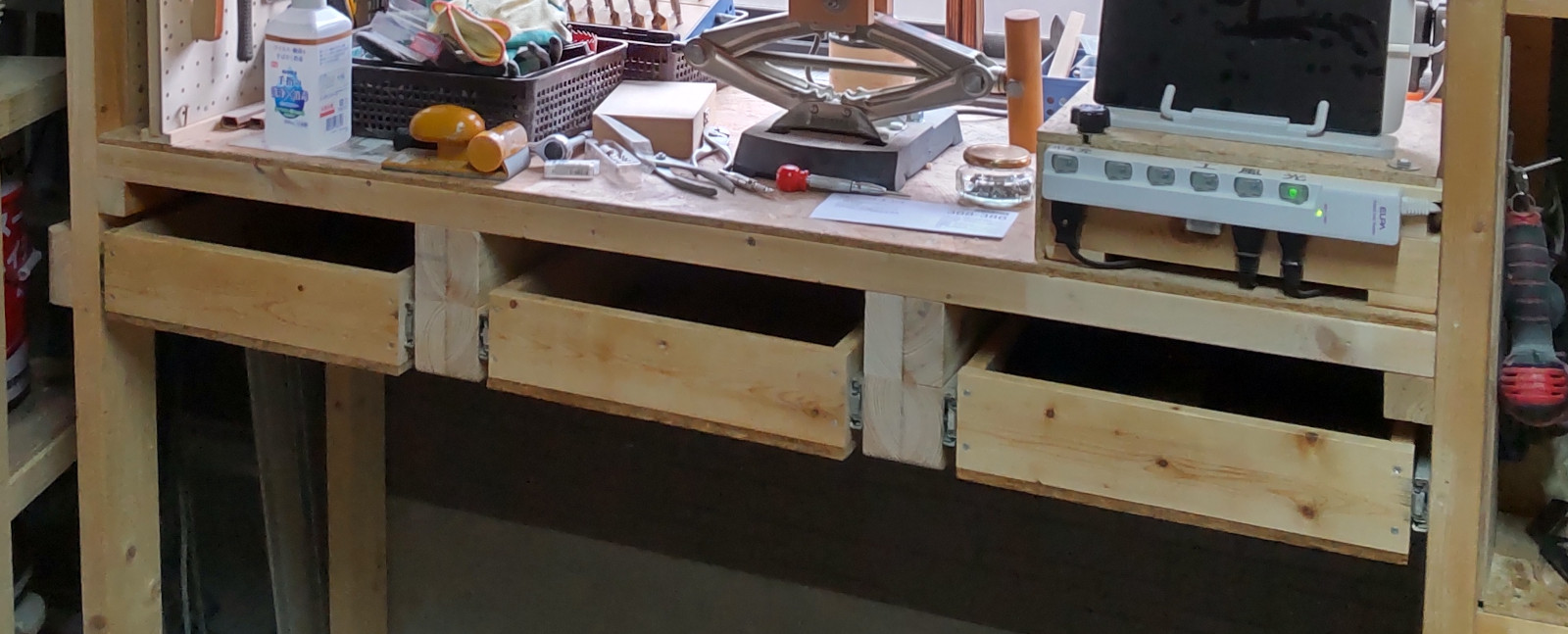

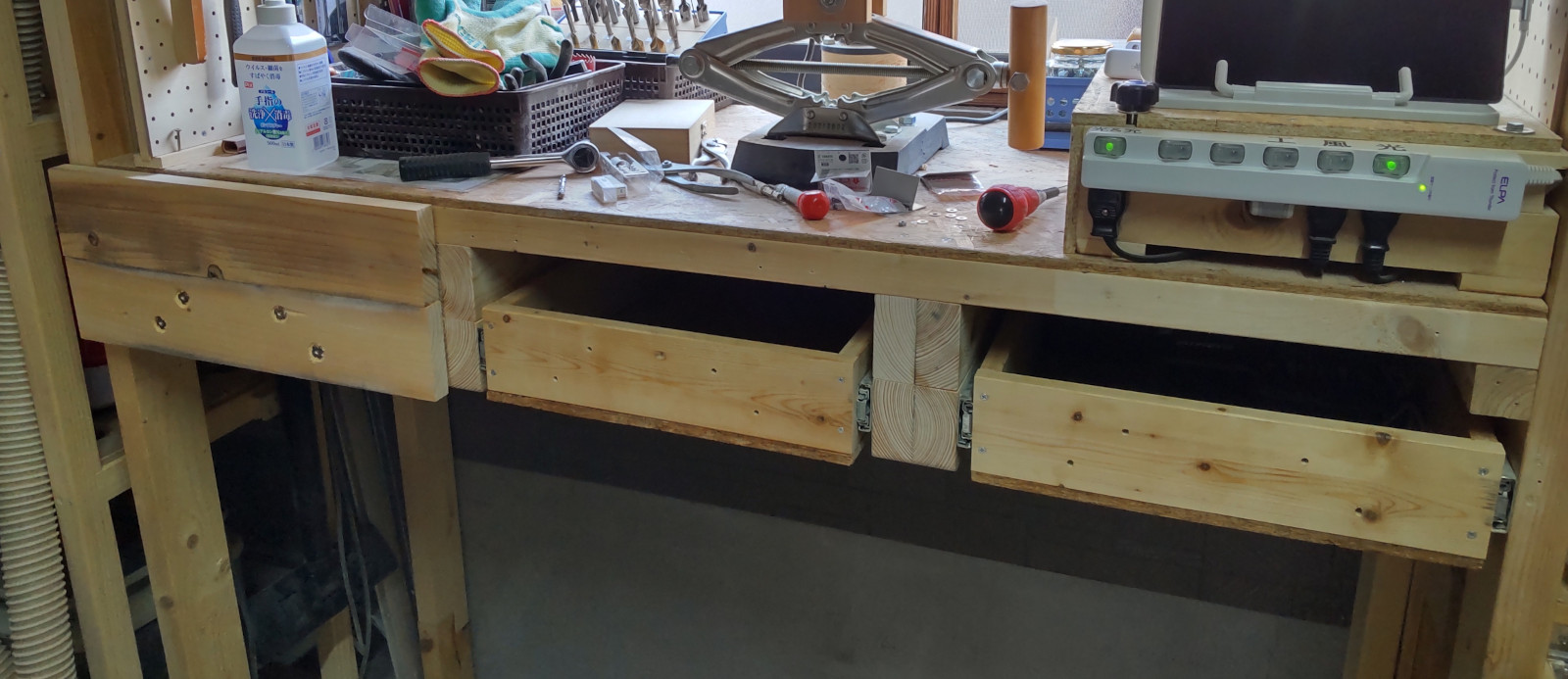

スライドレールで引き出しを取付！

引き出しの奥行きを550mmとしたので、スライドレールも550mmを使用。

スガツネ　【ランプ】 3段引スライドレール（完全スライド） 【4518-550】 左右1セット 価格：1,627円（税込、送料別) (2023/6/2時点) 楽天で購入

引き出しが三つなので3セット購入。

引き出しと壁との隙間（＝レールの厚み）は、12.7mm（＝1/2インチ）です。

そうなるように、引き出しのサイズを決めました。

・・・実際には、隙間が空いてしまい、ワッシャーをかまして、ごまかした事は内緒。

この写真のままでも使えない事はないでしょうが・・・。

隙間から粉塵が入り込み、よろしくないので、前面に板を追加します。

化粧板として、パイン集成材でも買ってきて、前面に取り付ける事も検討。

だが、ここでも倹約に走り、端材（余材）を使用する事にしました。

前面に板を取り付ける！

幅広の材が無かったので、雪囲い用の板（杉材）２枚をダボ錐で接いでみました。

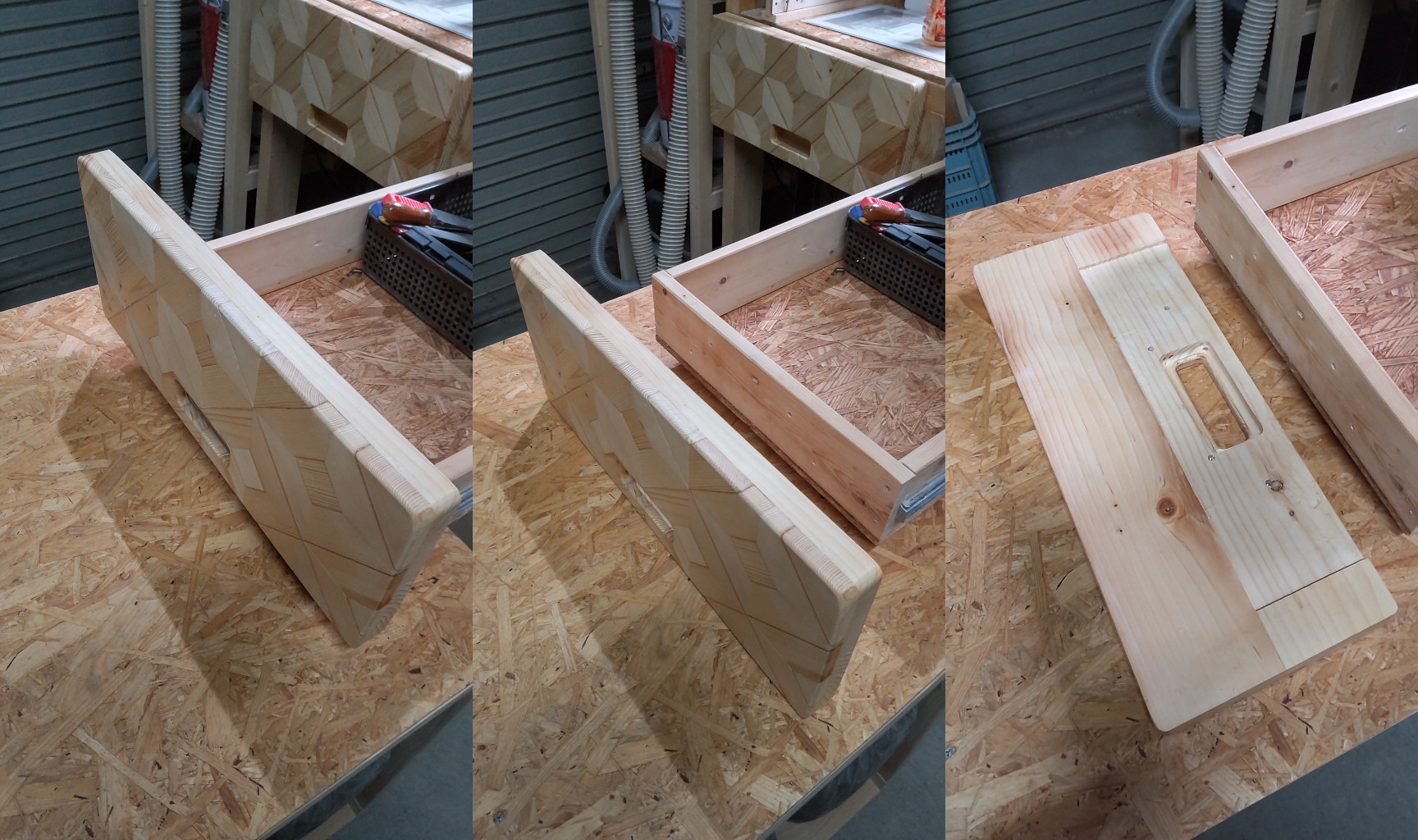

M4爪付きTナットを四つ埋め込み、引き出し内側からM4トラスネジで固定。（左側）

前板に飾りを貼り付ける！

パッとしないので、これをベースに、この前面に飾り板を貼り付ける事にしました。

２バイ４の端材（余材）を、厚み10mm程で大量にスライスし、飾り板用の材を作成。

「38mm角の材」数個と「短辺が38mmで傾斜45度の台形の材」を大量にカット。

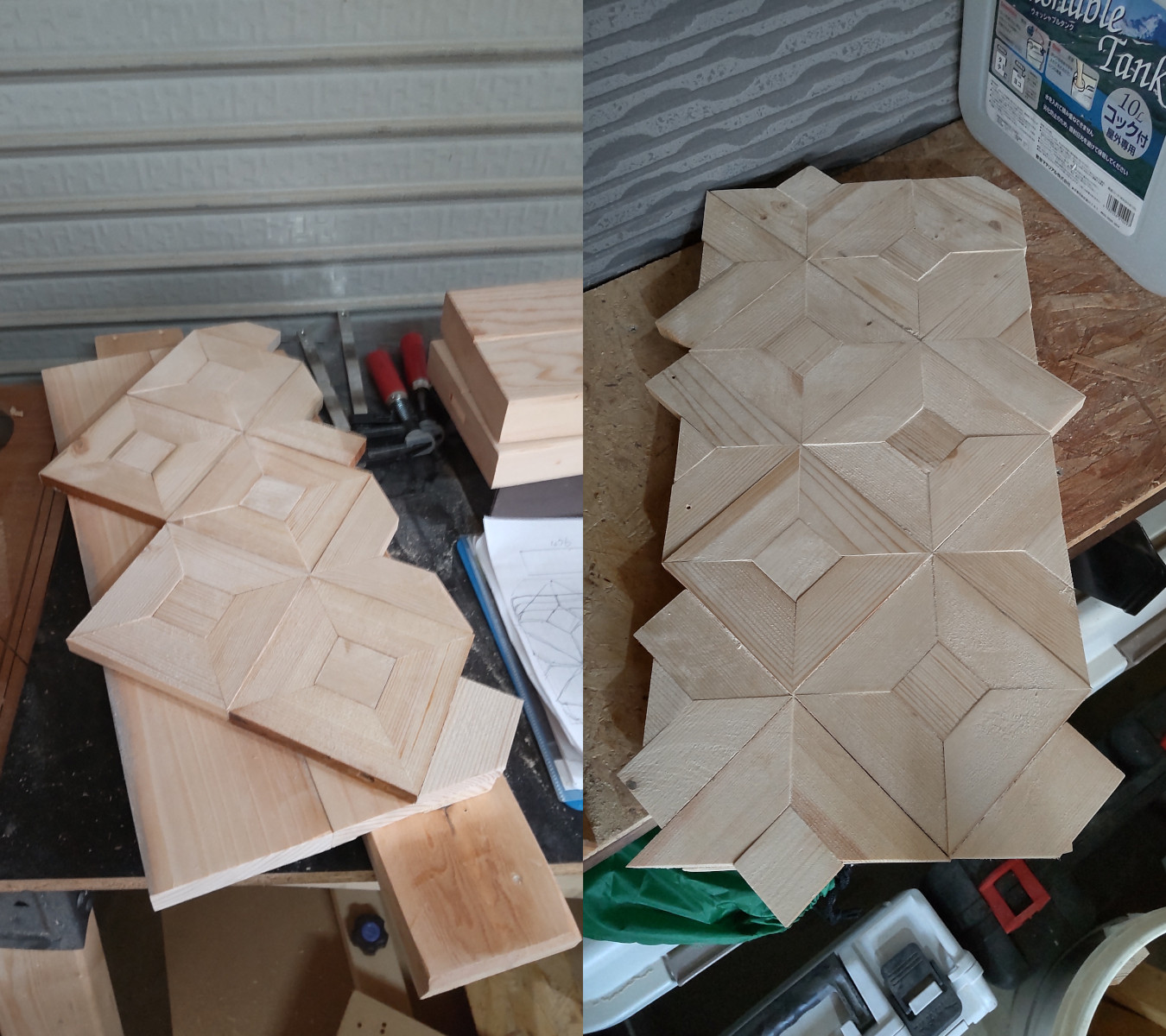

その後、額縁状に木工用ボンドで組み合わせた物を作成。

前面板ベース1枚に付き、額縁状の物を45度傾けて5個をW字状に貼り付け。

・・・この時に水平になるように気を付けなければならなかった。

・・・失敗orz・・・斜めになったり、高さ位置が三つとも微妙に違ってもうた。

・・・やはり三枚分の長物を一度に作り、後でカットするべきでした。

・・・また、大量にカットした材に関しても、

・・・一旦仮に並べて見るか、木目の具合や色（外か芯か）、

・・・節が目立たないか、等々を考慮し選別するべきでした。

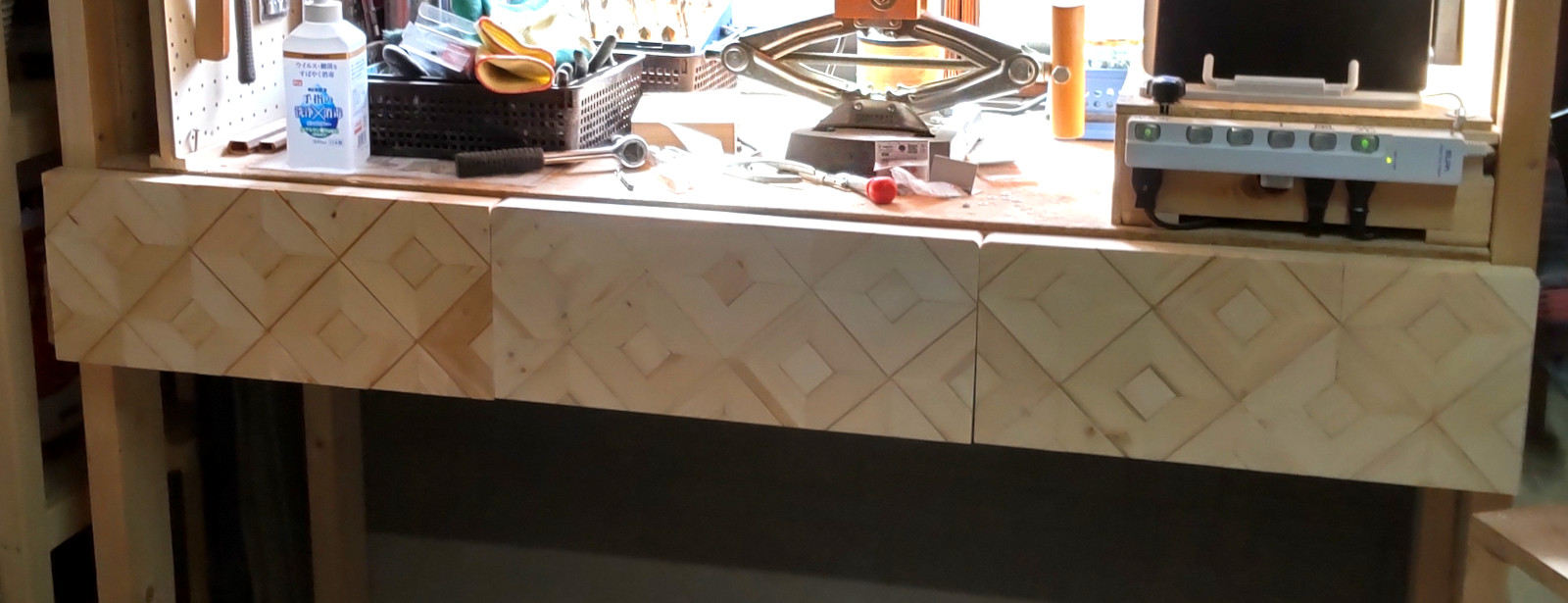

その後、余白にも「角材」と「台形材」を木工用ボンドで適当に貼り付け。

ベース（雪囲い材）の縁が見えない状態にします。

木工ボンドが乾燥してから丸ノコで、はみ出した部分を切断して除去。

その後、ディスクサンダーで、面取りとサイズ調整を実施。（次の写真では左の板は面取り前ですね）

このままでは、引き出す為の、手を掛ける部分がありません。

そこで「取っ手」の追加を検討。

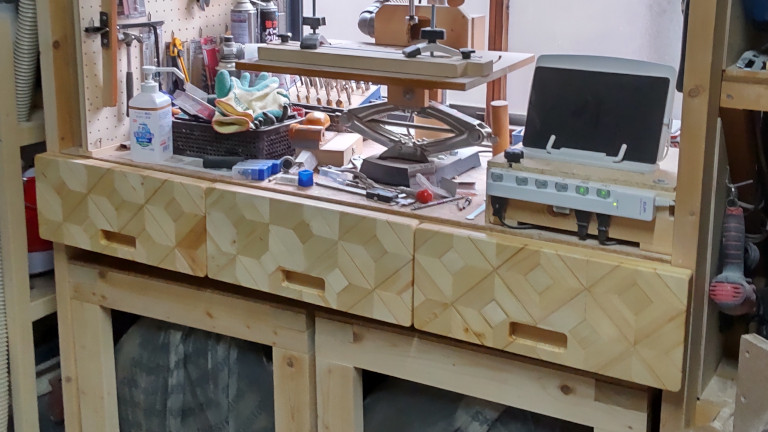

引き出し前面板に袋取っ手を追加！

「袋取っ手」ですが、前面飾り板を取り外して見れば「穴取っ手」です。

表から半分ほどは上下に3cmの穴、裏から半分ほどは上下に5cmの穴をくり抜き。

外側に既製品の取っ手を取り付ける事も考えたのですが、

これ以上出っ張りを増やしたくなかったのと、

取っ手（既製品）の購入費用をケチった結果です。

・・・表面を電動サンダーである程度ならし、透明ニスを塗装しました。

今回、ベアリング付のビットを使用しトリマーで、穴開け、面取りを実施。

3本組 ボウルルータービット ディッシュカッター 丸溝ラウンドノーズ・ルータビット カッター 超硬ルーター・トリマービットセット U溝ビット ボ 価格：3,002円（税込、送料無料) (2023/6/2時点) 楽天で購入

＼楽天スーパーセール!ポイント最大44倍／ CSOOM Pro 4本入 ギンナン面ビット 6mm?径 超硬トリマ ルータービット コーナー ラウンド ルーター ベアリング 電動トリマービット 価格：4,355円（税込、送料無料) (2023/6/2時点) 楽天で購入

トリマーで面取りは楽にキレイにできますが、

素手で触ってみるとザラついている部分が残っていました。

仕上げにサンドペーパーを掛ける必要がありました。

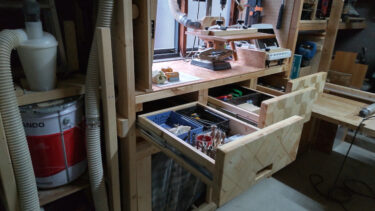

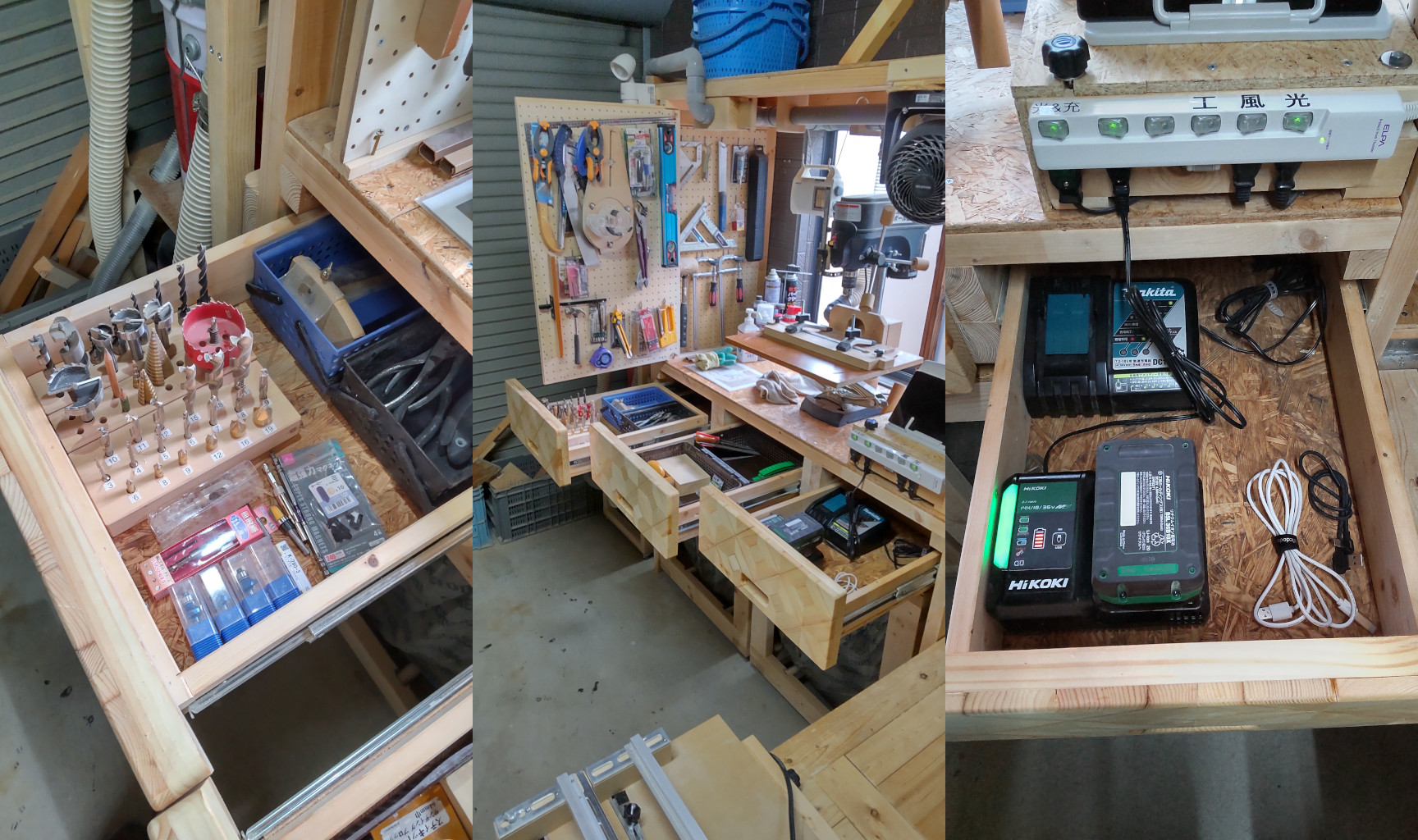

引き出し内に収納！

テーブル上の刃物（ビット等）を、引き出し内に移動することで、怪我の予防になります。

ひとまず、引き出しに物を移しましたが、整理整頓は、今後のんびりと実行予定です。

テーブルタップ下部の引き出しには、バッテリー充電器を入れて置きます。

必要な時に、すぐに電源と接続でき、充電が開始できるので便利です。

今回、旧宅の草刈り用に、バッテリー式の「HiKOKI製CG36DC」を購入。

HiKOKI(ハイコーキ) CG36DC(D)(WPZ) 36Vコードレス刈払機 両手ハンドル(分離型)【バッテリー1個/充電器セット】マルチボルト 価格：66,810円（税込、送料無料) (2023/6/2時点) 楽天で購入

インパクトドライバーはMakita製なので、バッテリー充電器も2種類に。

引き出しを追加して良かった！

今回は、木材として端材（余材）を利用したので、サンディングに時間がかかりました。

サンディングにより材の寸法が微妙に変わったり、

材のそり等を解消しきれなかった部分もあった為、

スライドレールの取り付けは「ごまかしごまかし」になった部分もありました。←言い訳。

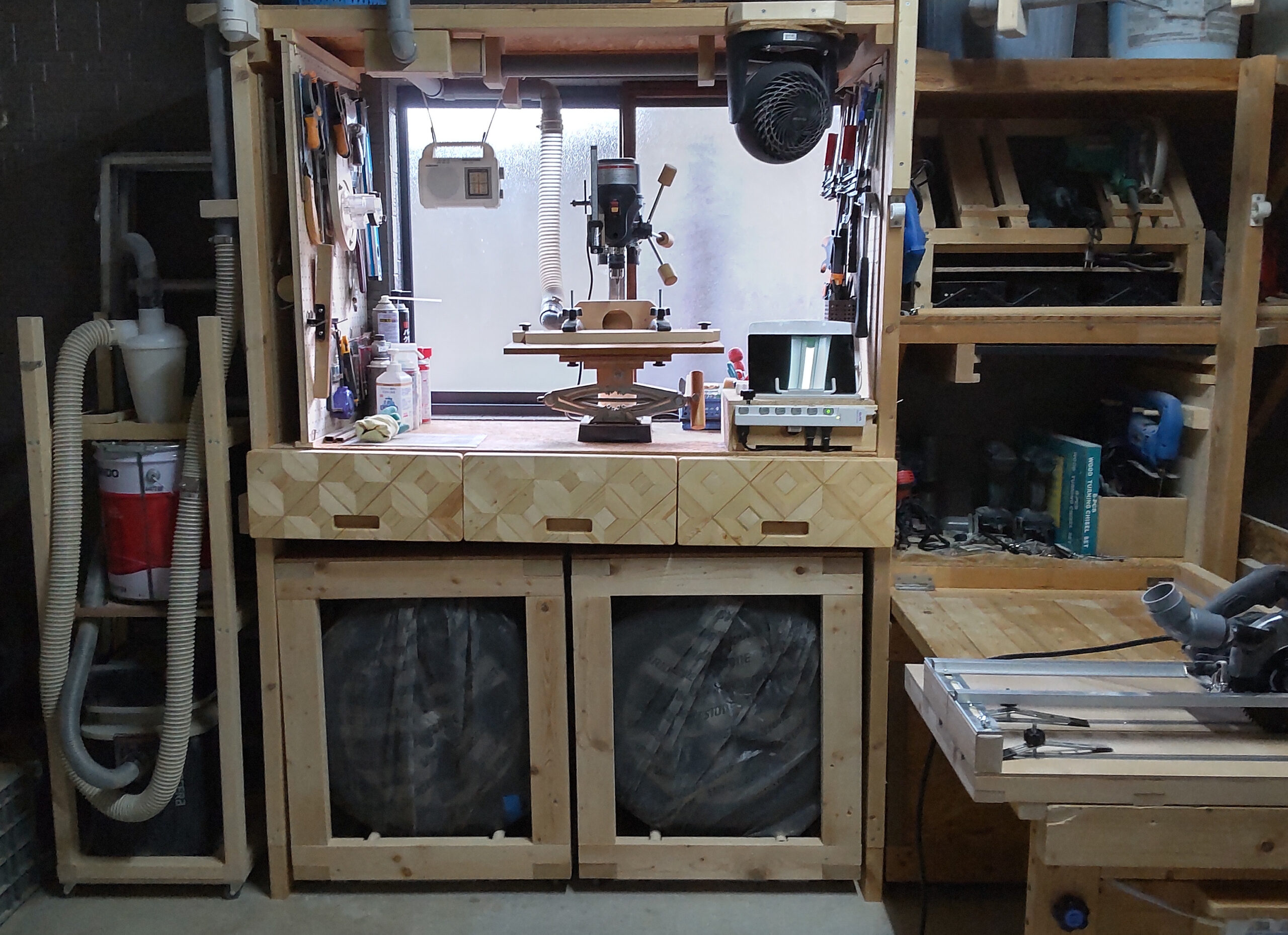

失敗した部分もありましたが、オシャレな引き出しを追加することができました。

・・・カオスな作業場に、華やかな引き出しが出現し、少しだけヤル気が出るかも。

・・・前面板はネジ止めなので、デザインを変えたくなったら交換もできます。

・・・個人的には充分満足なので、当分このままで行きます。
