箱入り娘 木製パズル

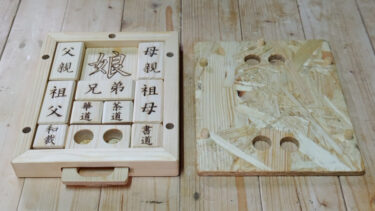

２バイ４材の端材と9mm厚OSB合板で箱入り娘パズルの作成に挑戦。

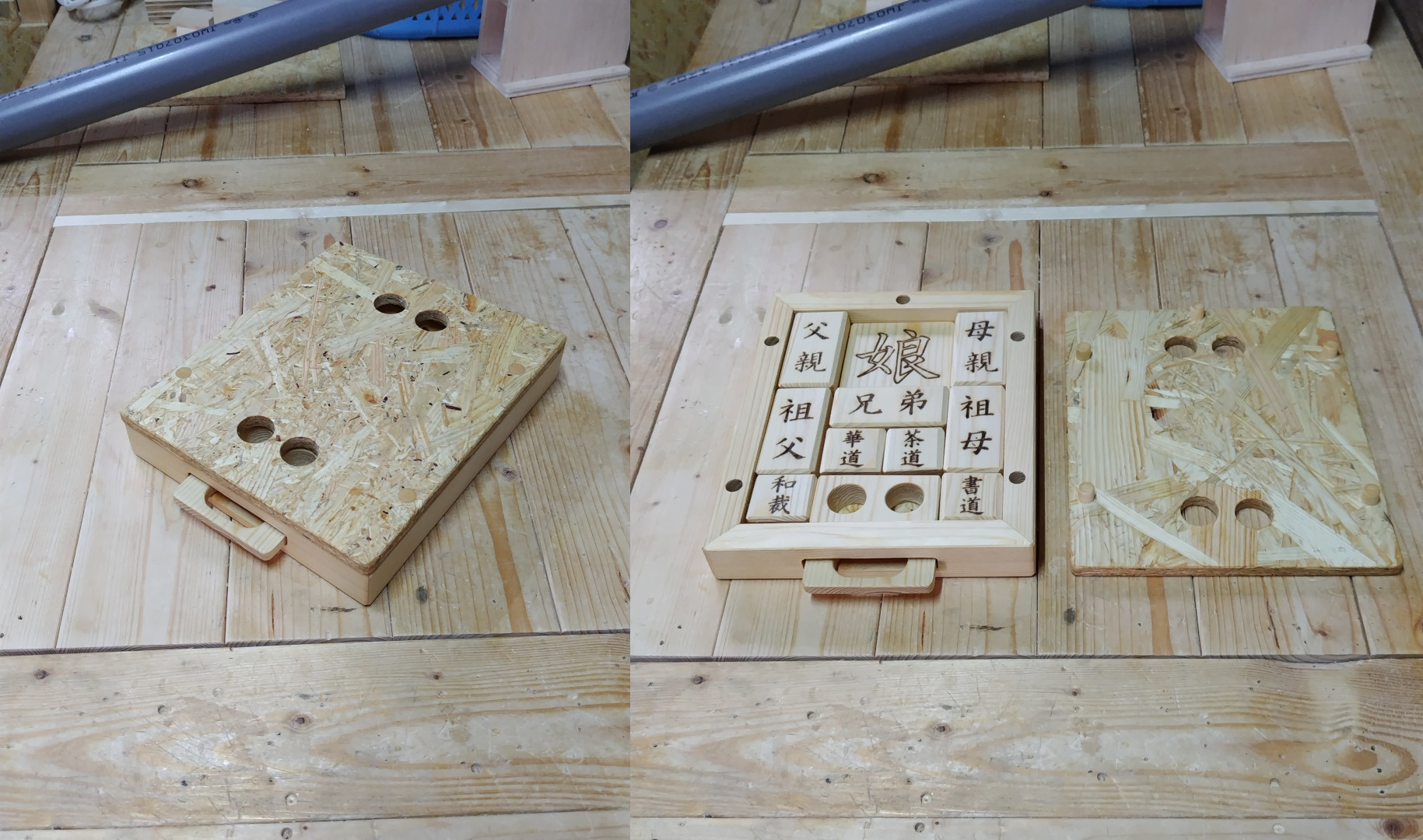

上蓋は9mm厚OSB合板で、Φ10mm丸棒五箇所でハメ止め。

上蓋の穴（四箇所）はフタを開ける際に指を掛ける為のものです。

・・・

駒の文字はミニレーザー彫刻機を使用しました。

【楽天1位!】 レーザー加工機 DIY 彫刻機 刻印 120日間保証 iOS Android 対応 クラフト レザークラフト レーザー彫刻機 レーザー加工 ロゴ入れ 機械 小型 コンパクトレーザー彫刻機 レザー 価格：25,800円（税込、送料無料) (2024/9/26時点) 楽天で購入

外枠は２バイ４材を幅20mm高さ30mmに加工し、45°留めで木工ボンド接着。

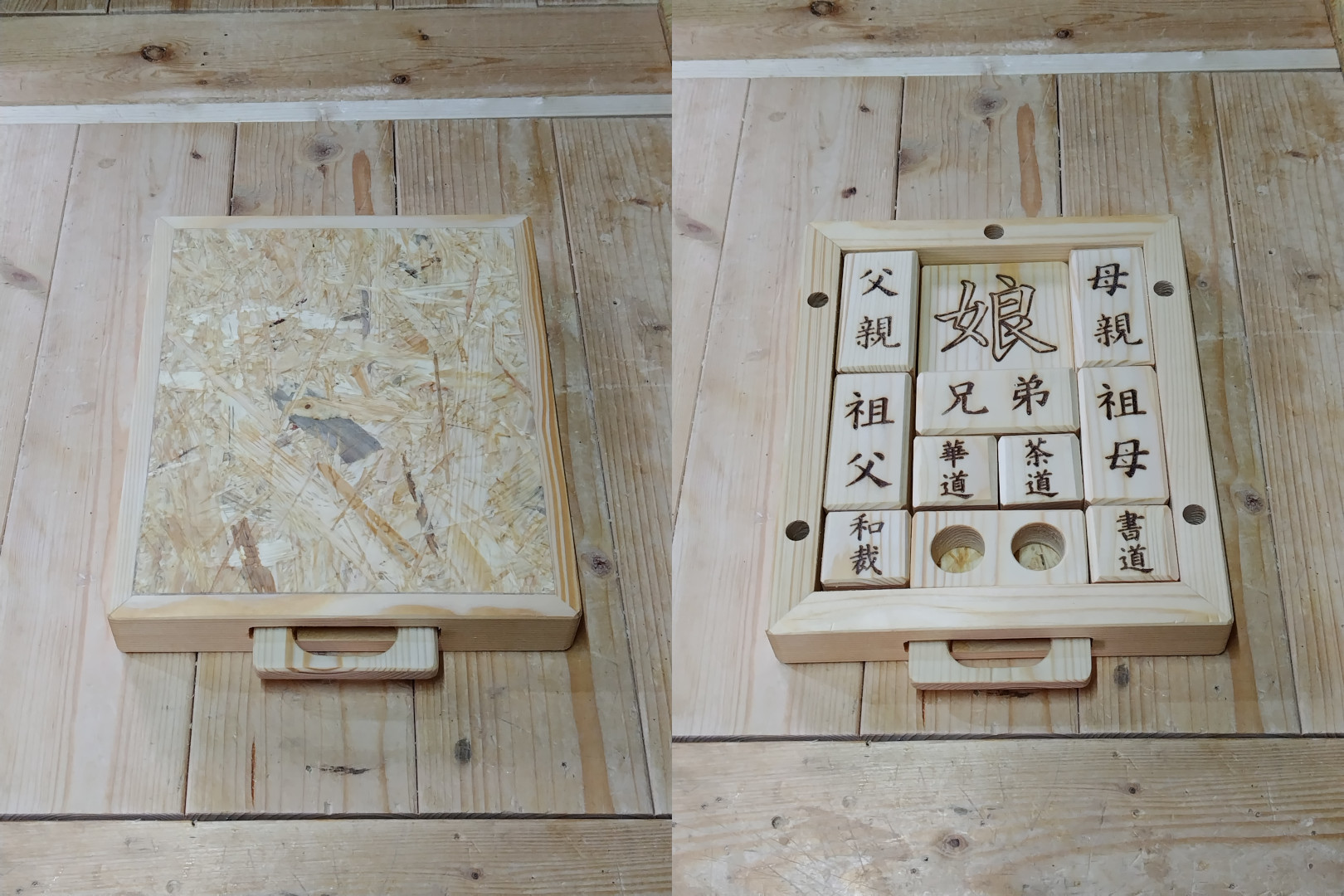

底板は9mm厚OSB合板で、外枠に木工ボンド接着。

駒「娘」は厚さ9mm、その他の駒は厚さ20mmです。

外枠の下部（玄関）には高さ11mmの開口部を設け「娘」駒が出せるようにしています。

余白から開口部分に差し込む事で、小さな持ち手となる木片を作成しました。

（取り付け取り外しの際に一旦上の駒を取り外す必要あり。）

持ち手木片を外すと以下の様にプレイ可能な状態となります。

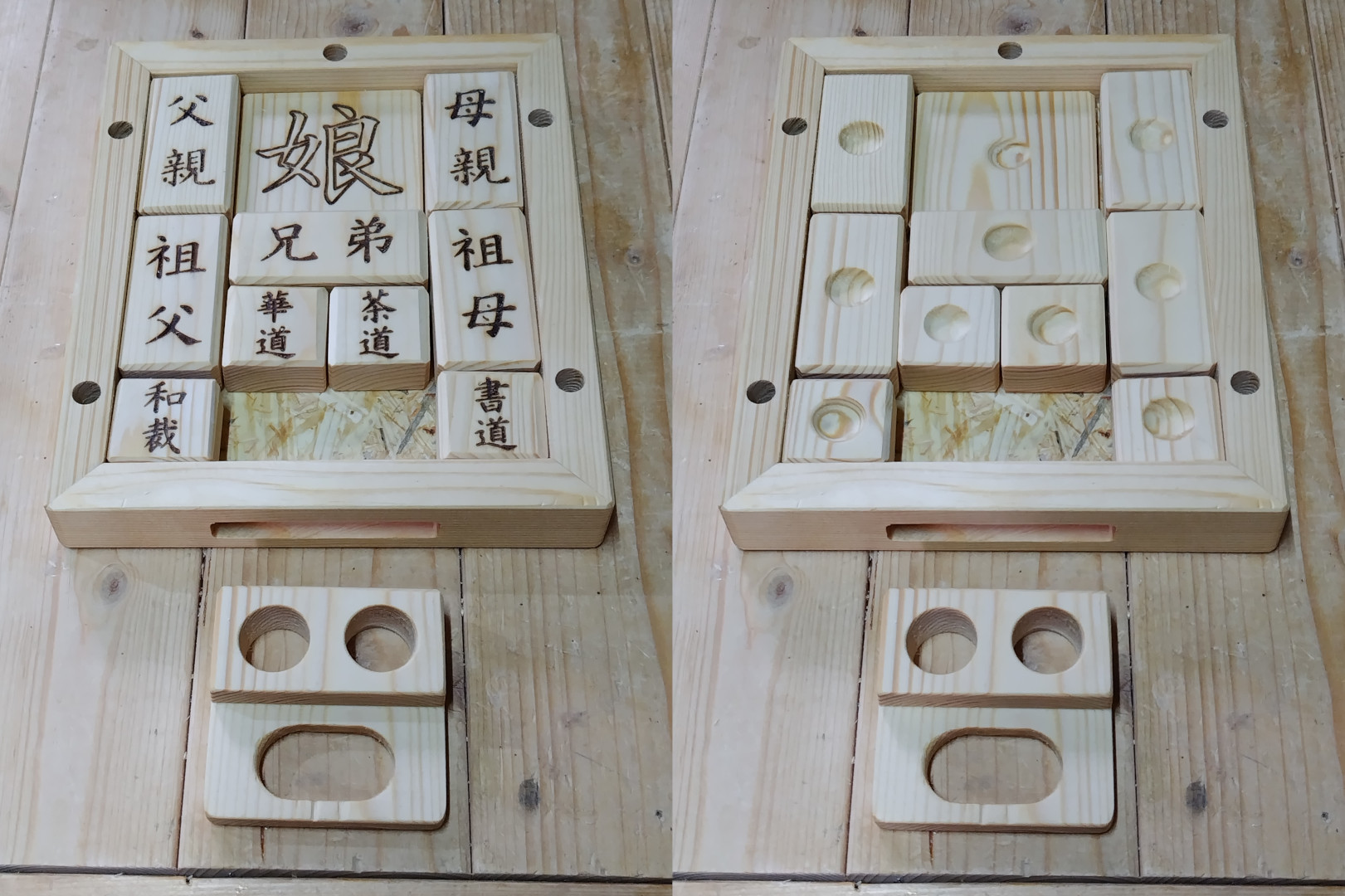

駒の裏側には窪みを付けています。（上写真右）

窪みがある方が駒を動かしやすいので、この状態でプレイするも良し。

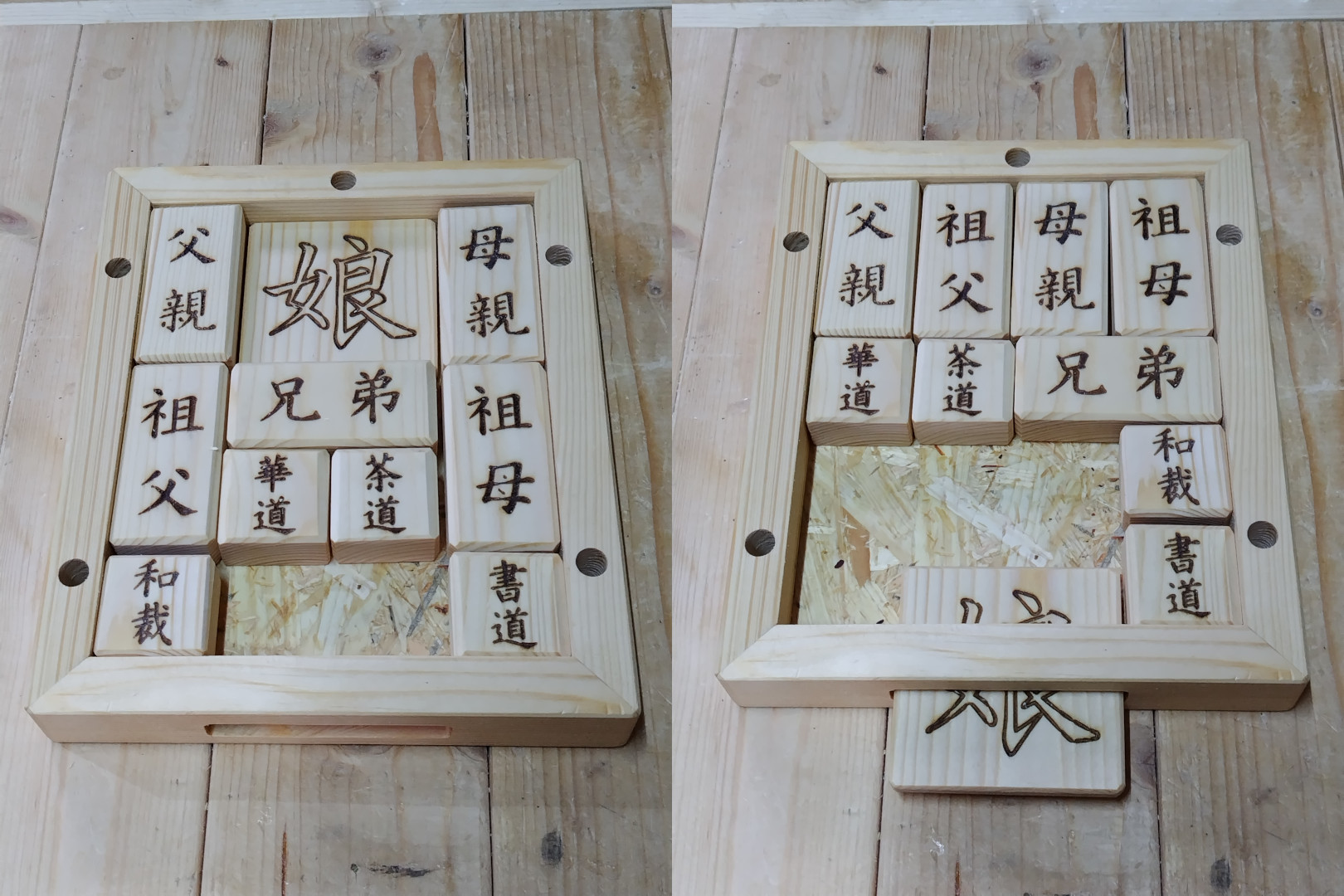

パズルをクリアすれば箱（下部開口部：玄関）から「娘」が出て行く事ができます。

2024/10/28追記

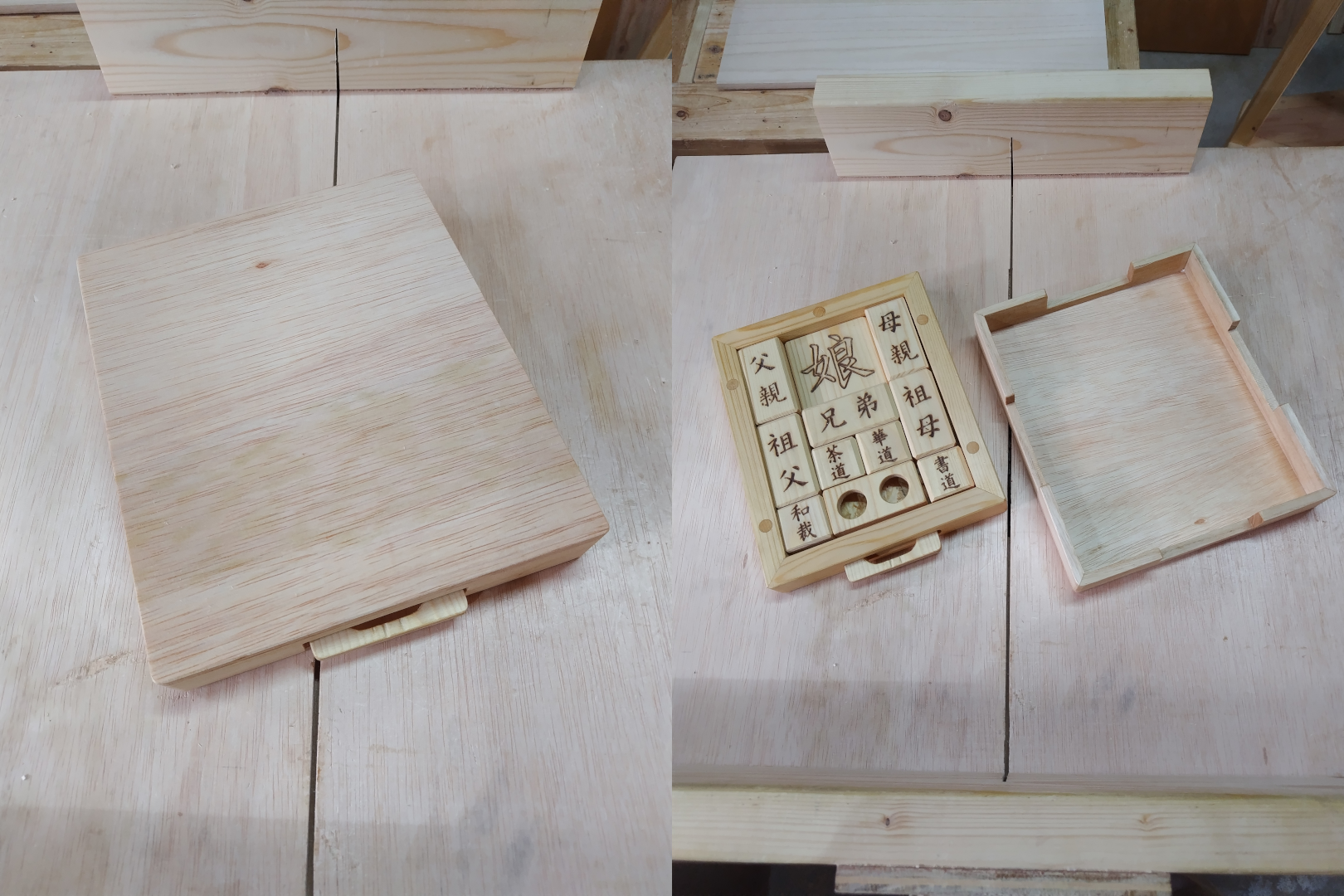

その後、二作目と同様にフタを「被せ蓋」に変更し、小さな取っ手パーツも階段状に変更しました。

フタの上板は余材のシナベニア合板9mm厚を、側面は桐板9mm厚を使用しました。

欠き取り部分4ヶ所は、クロスカットスレッド（横挽きソリ）を使用して加工。

Φ10mmの穴5ヶ所は丸棒で埋木しました。

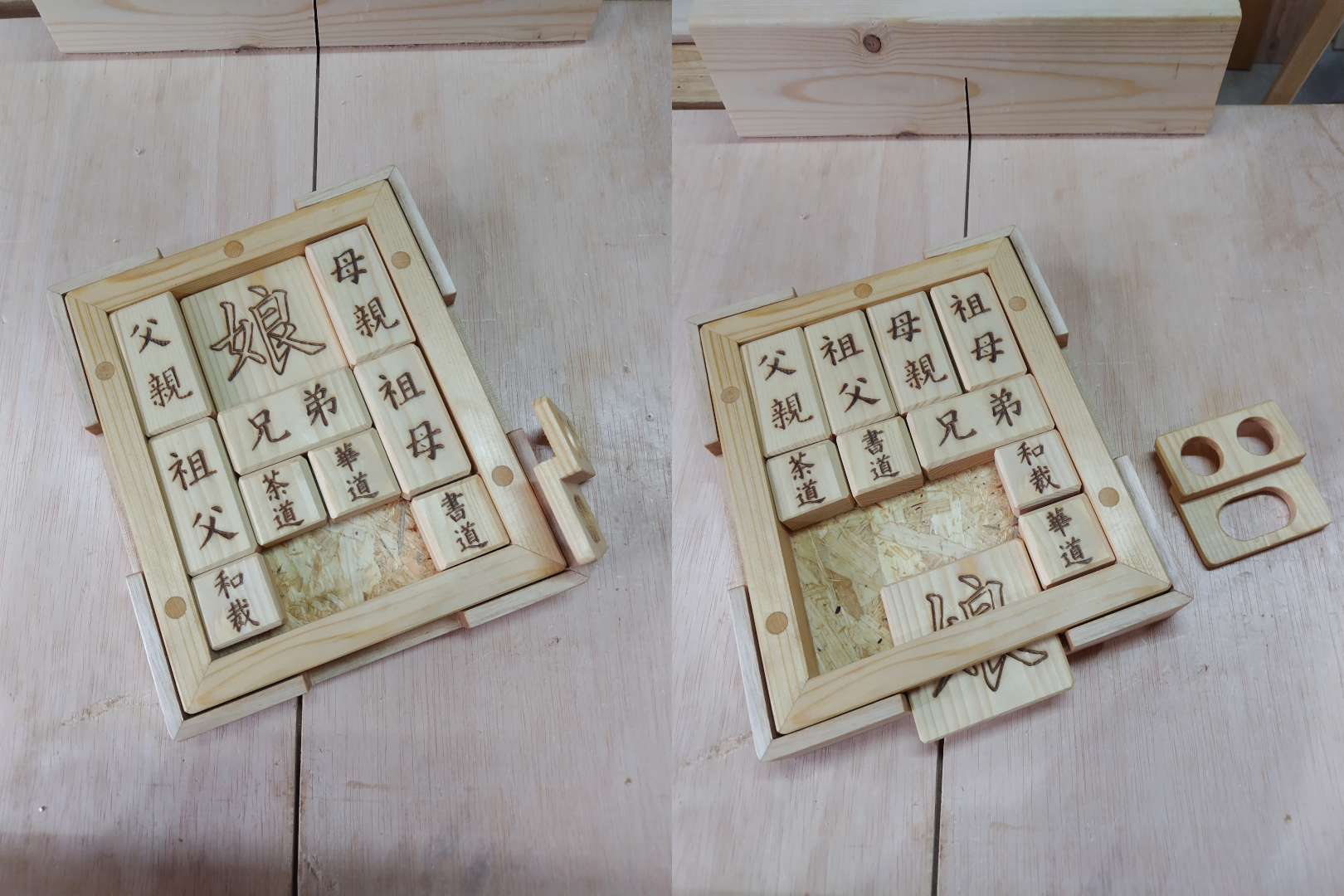

小さな取っ手パーツは横から見ると階段状とし、駒を外さなくても出し入れ可能です。

フタの中に箱を入れた状態でも、クリアすると娘の駒が取り出せます。

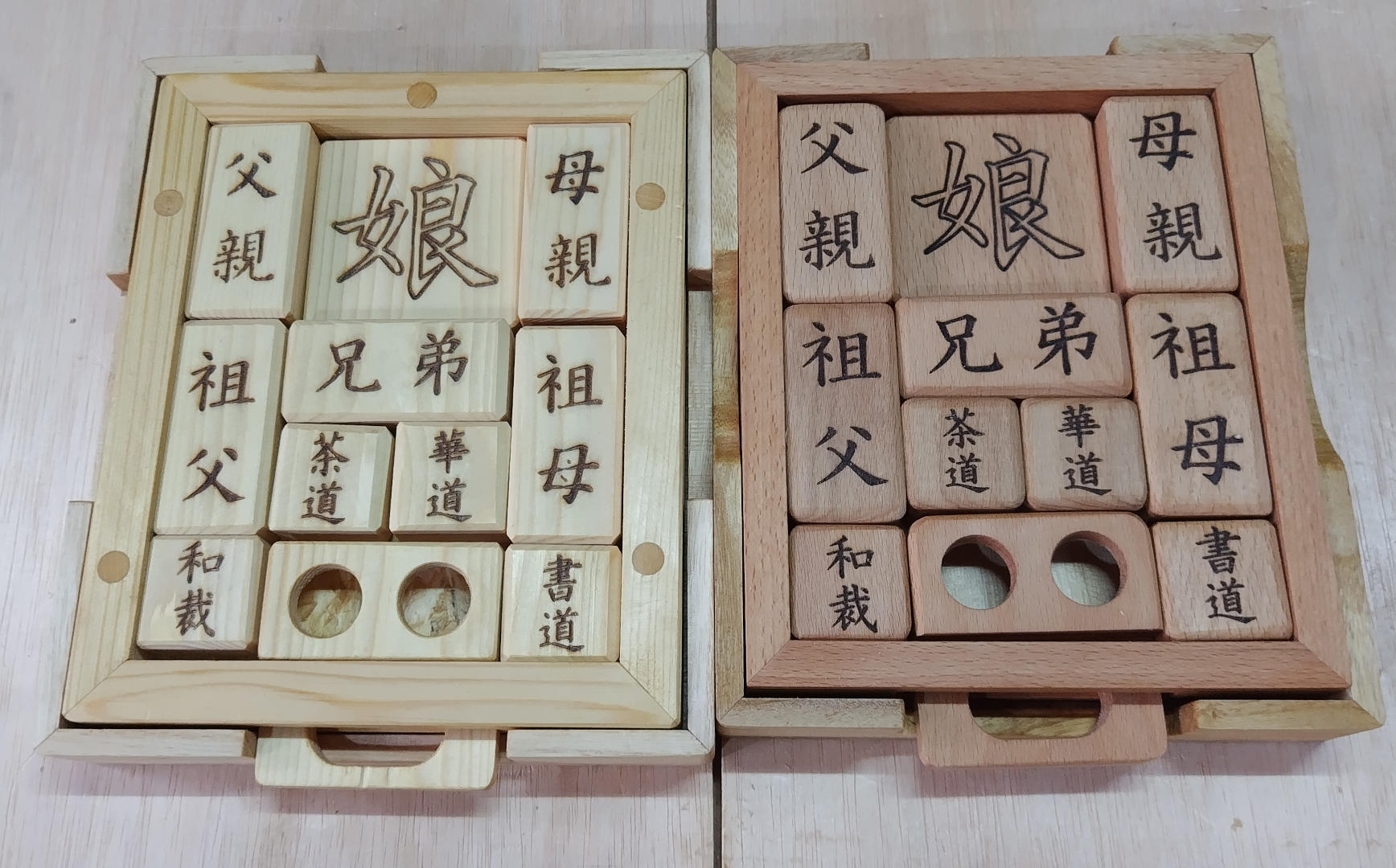

全体の大きさは、二作目（下写真右）と比べて、一回り大きくなっています。
